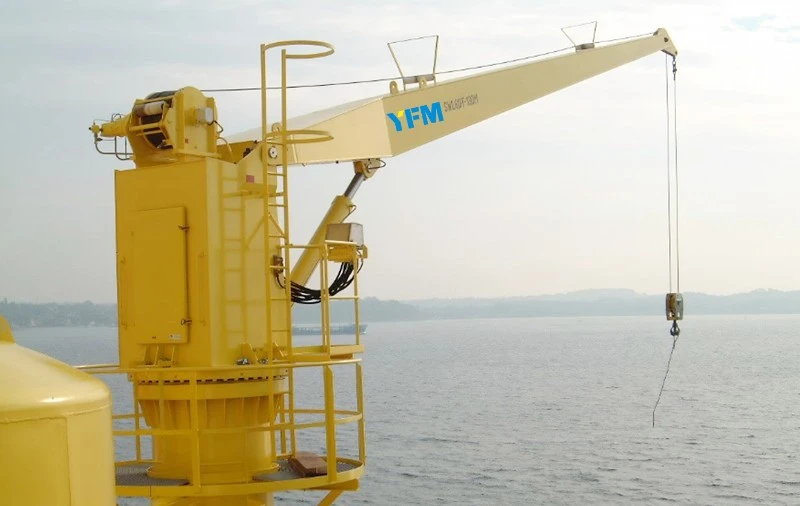

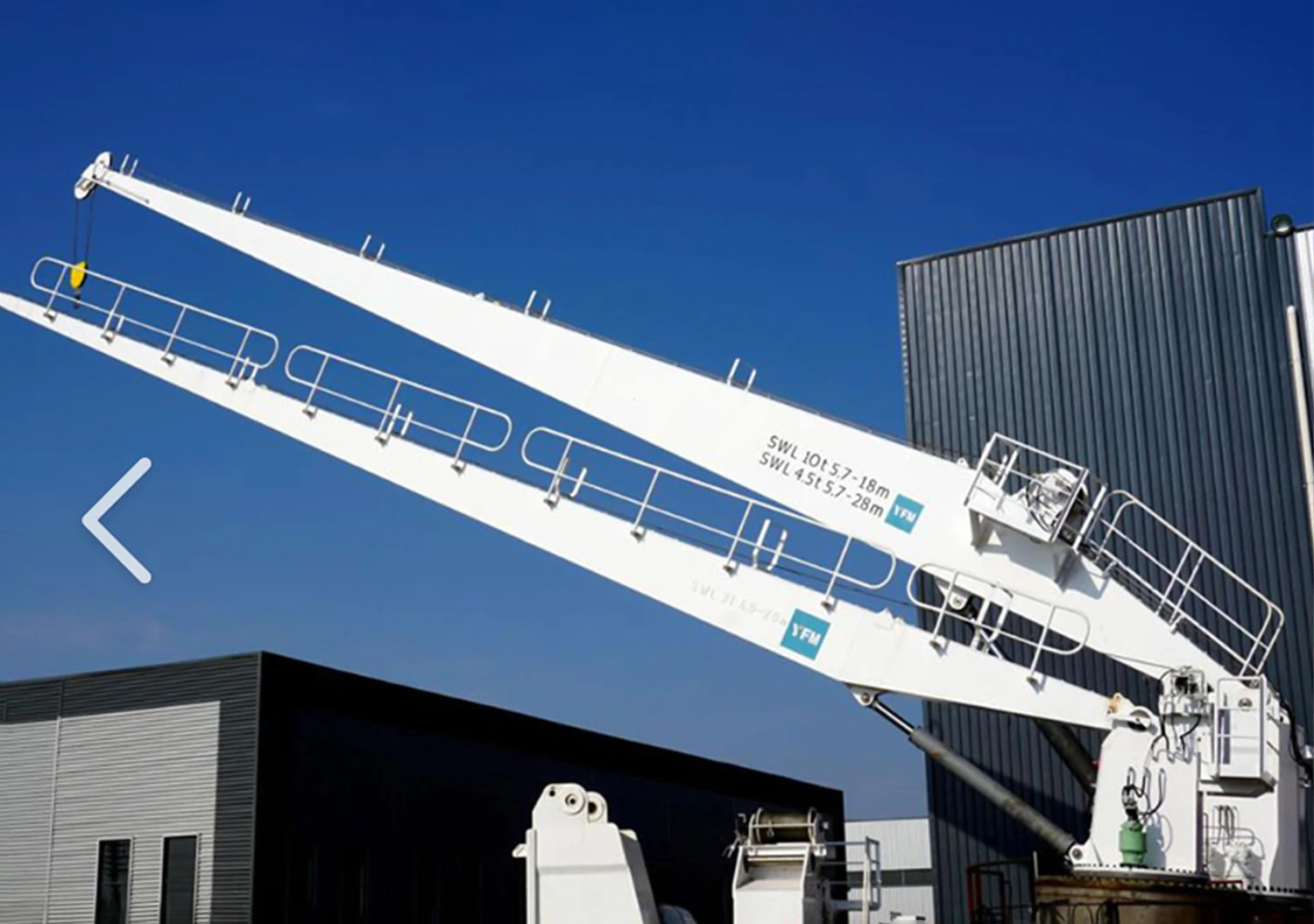

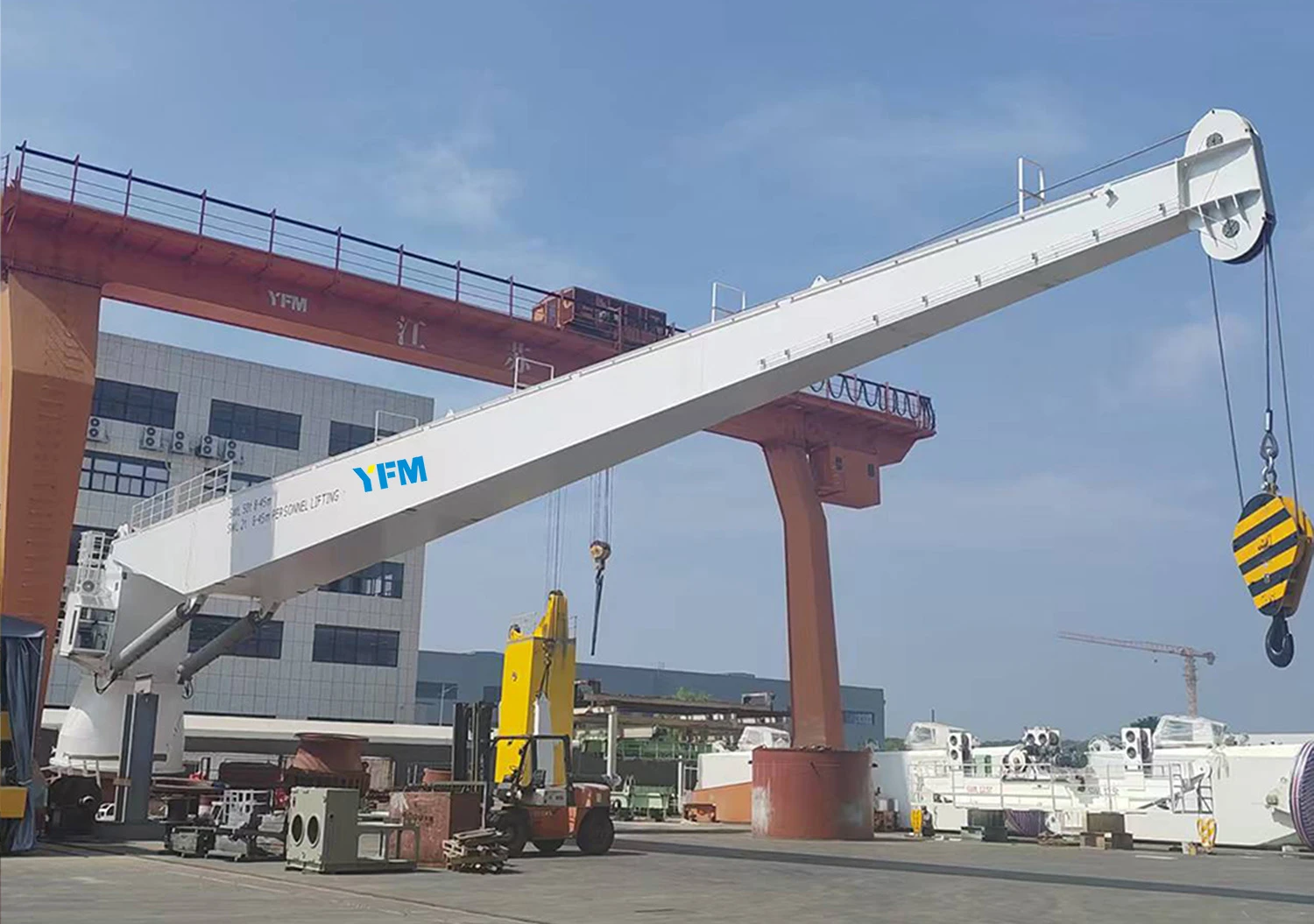

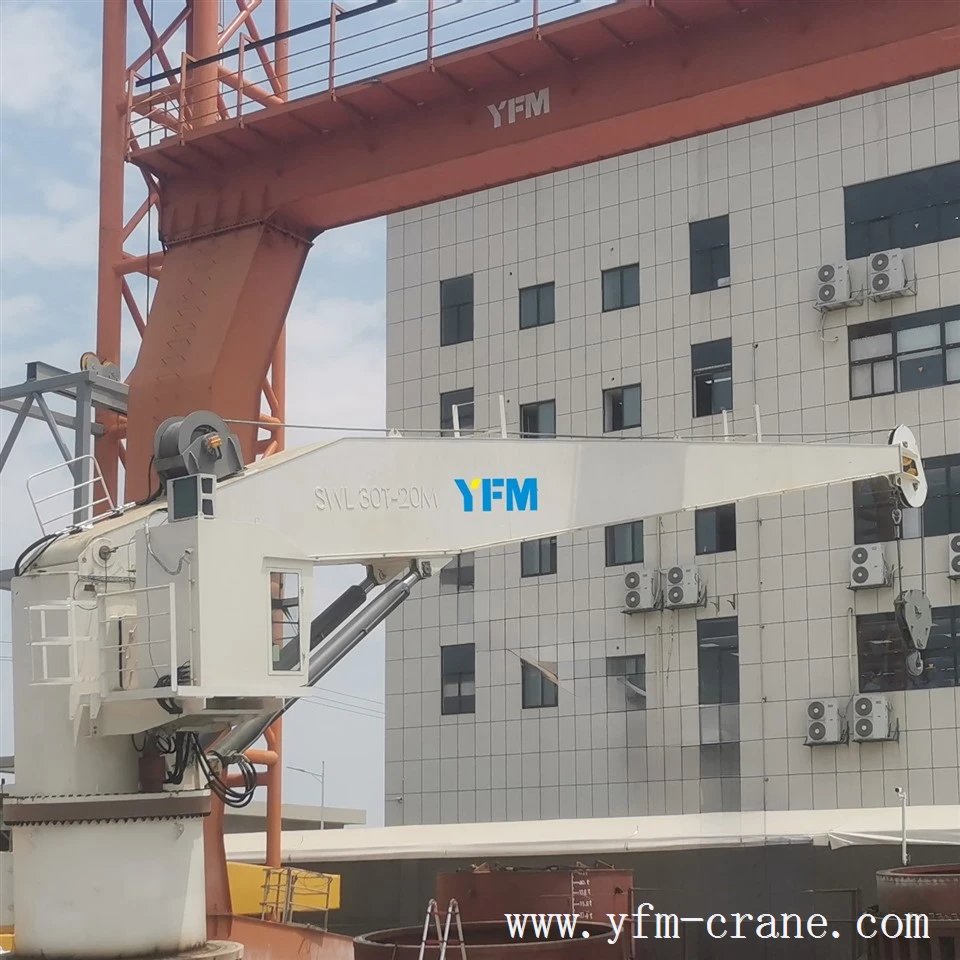

Морской кран с фиксированной стрелойпредставляет собой тип морского крана сконструкция стрелы коробчатого-типас фиксированной и жесткой стрелой (не-складной и не-телескопической), которая применяется на судах и морских платформах.
Конструкция морского крана с фиксированной стрелой

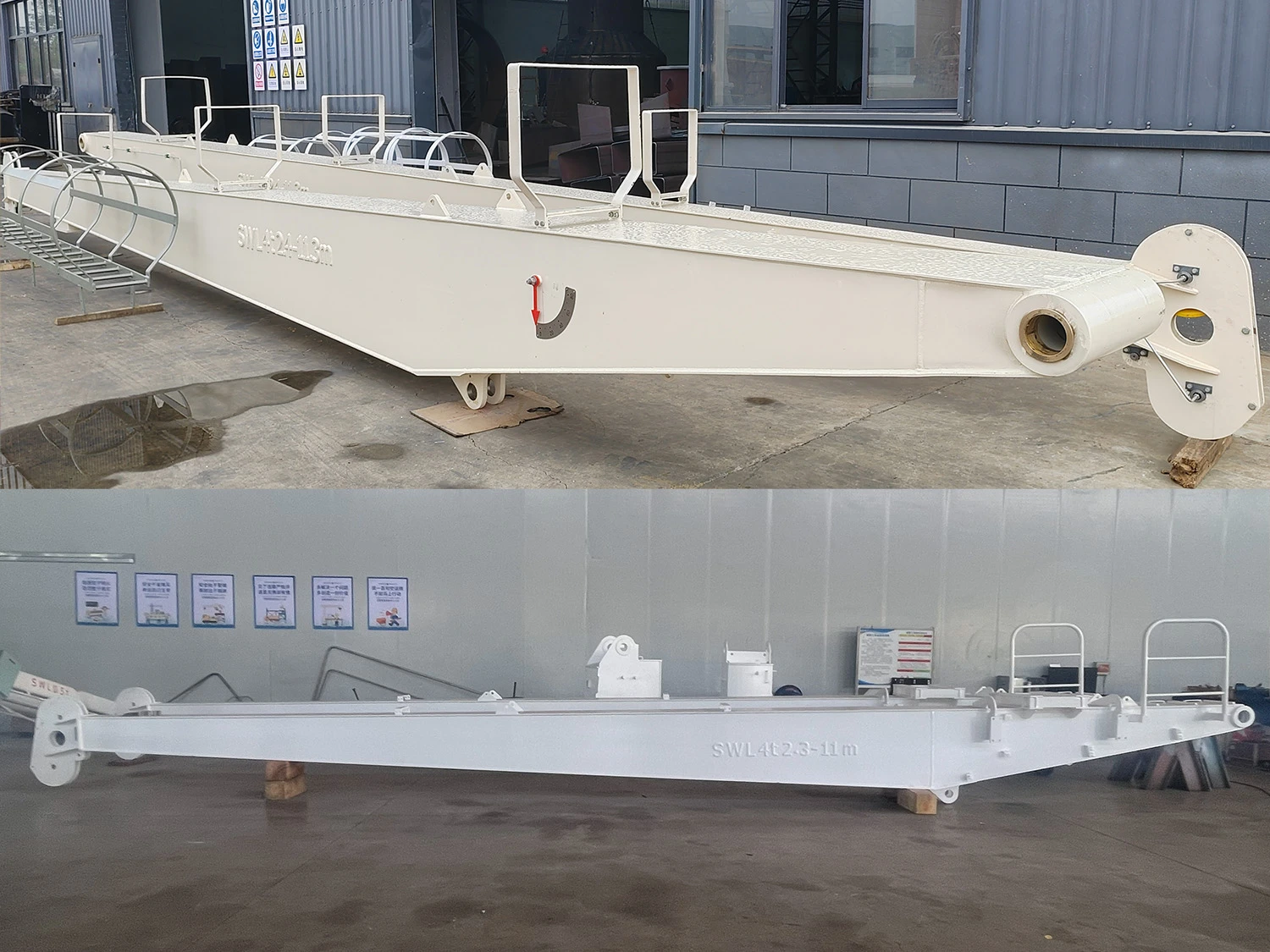

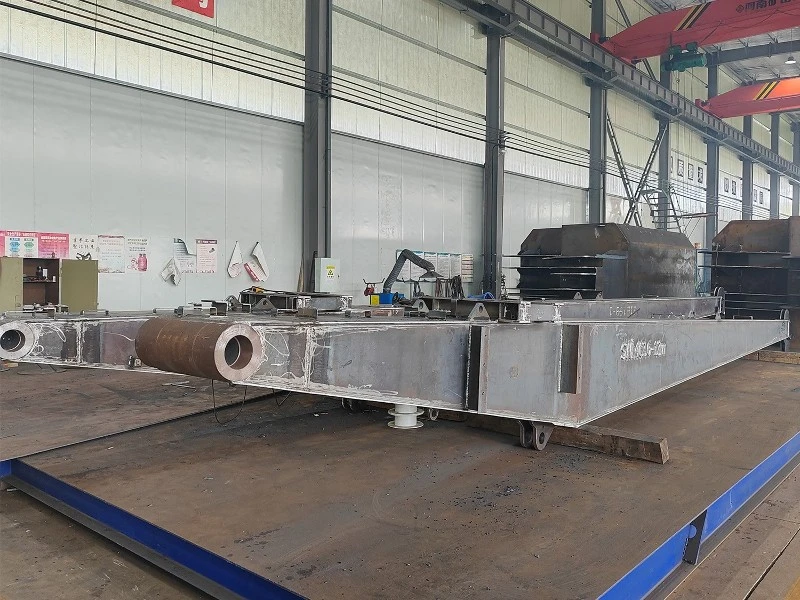

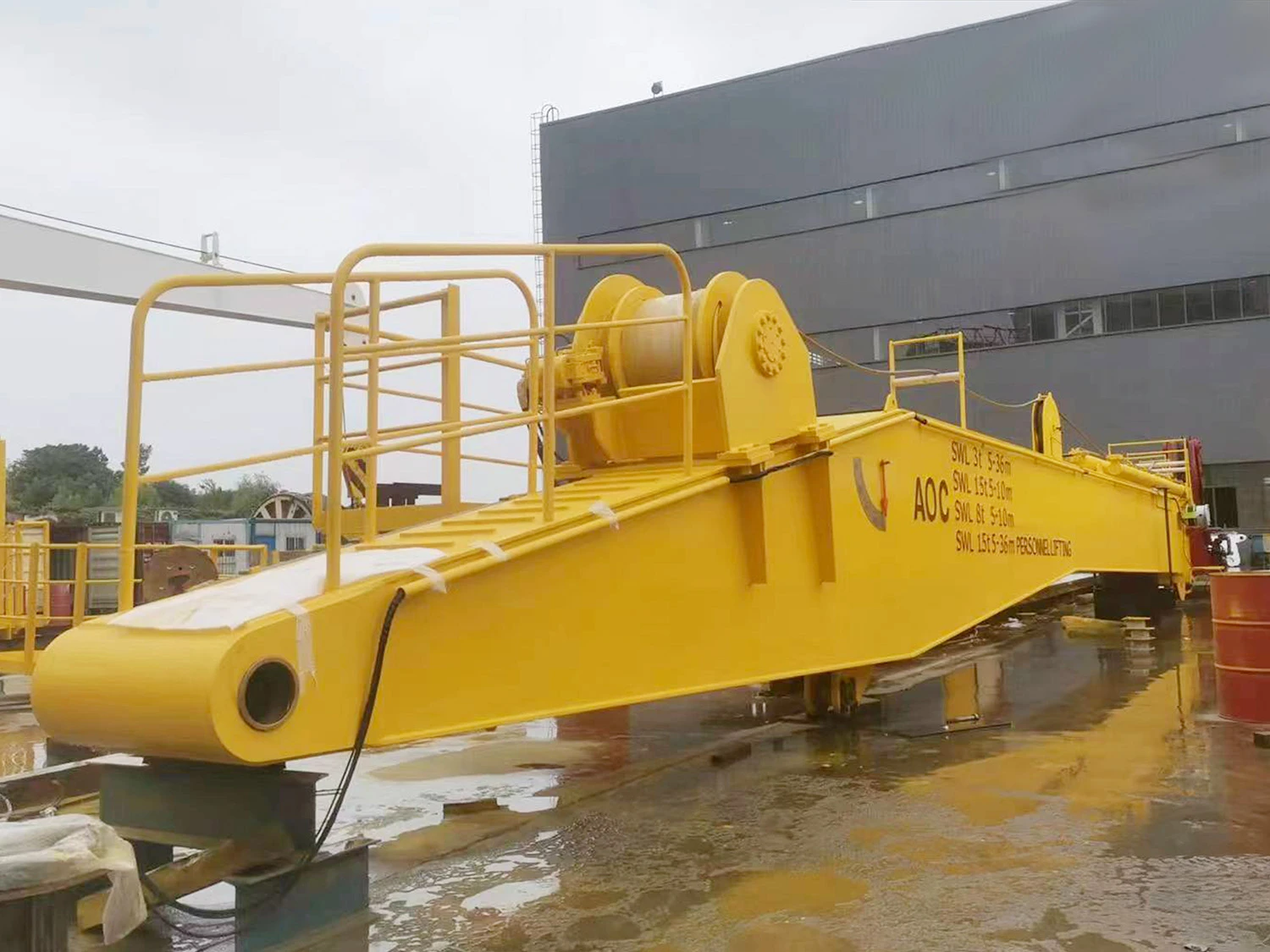

Бум: Используется высокопрочная-коробчатая конструкция из легированной стали, изготовленная методом цельной/секционной сварки, обладающая высокой структурной стабильностью и высокой-несущей способностью.
Подъемный механизм: Основные компоненты включают двигатель, тормоз, редуктор, барабан и стальной трос. Двигатель приводит во вращение барабан через редуктор; Подъем/опускание груза осуществляется путем управления втягиванием и отпусканием троса для плавного управления.

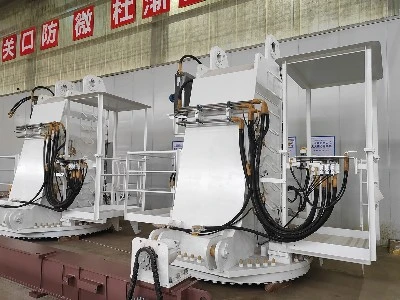

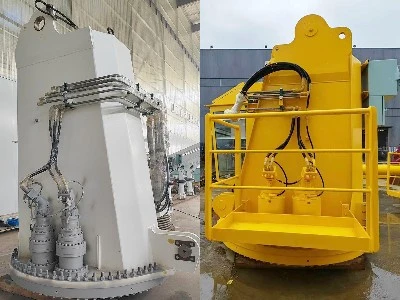

Поворотный механизм: Состоит из поворотного подшипника и поворотного привода. Подшипник соединяет верхнюю конструкцию и основание, выдерживая большую осевую/радиальную силу и опрокидывающий момент; приводное устройство обеспечивает горизонтальное вращение стрелы на 0–360 градусов для удовлетворения потребностей в многопозиционной погрузочно-разгрузочной работе.

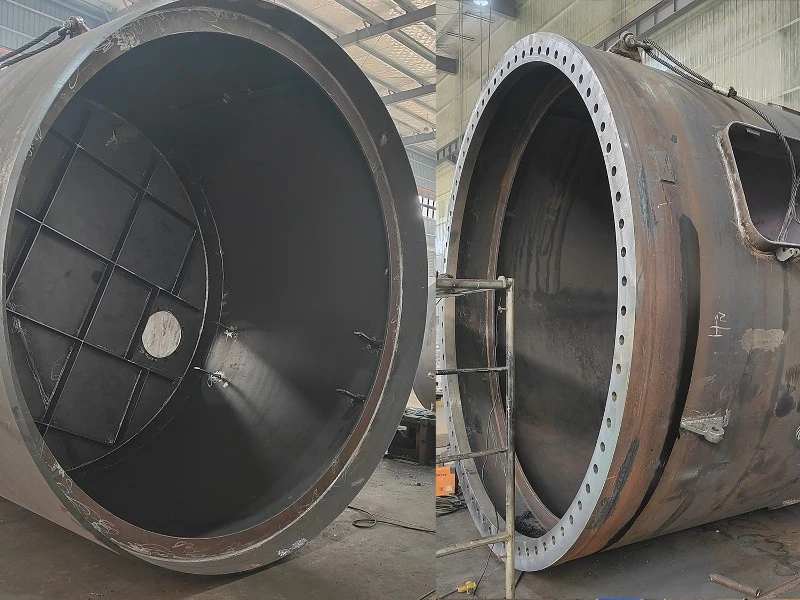

База: Каркас стальной конструкции, закрепленный на палубе судна/морской платформе с помощью болтов/сварки. Это устойчивый опорный фундамент крана со всеми установленными на нем механизмами и оборудованием.
Электрическая система управления: Состоит из консоли, преобразователя частоты, контроллера ПЛК, датчиков и т. д. ПЛК точно регулирует скорость и направление двигателя, комбинируя команды консоли с обратной связью от датчиков-в реальном времени, обеспечивая высокоточное-управление подъемом, поворотом и другими движениями.
Режимы вождения: Электрический привод и гидравлический привод. Электропривод отличается стабильной работой, низким уровнем шума и высокой точностью управления; гидравлический привод имеет большую выходную силу, гибкое движение и бесступенчатую регулировку скорости, адаптируясь к различным условиям работы.
Данные

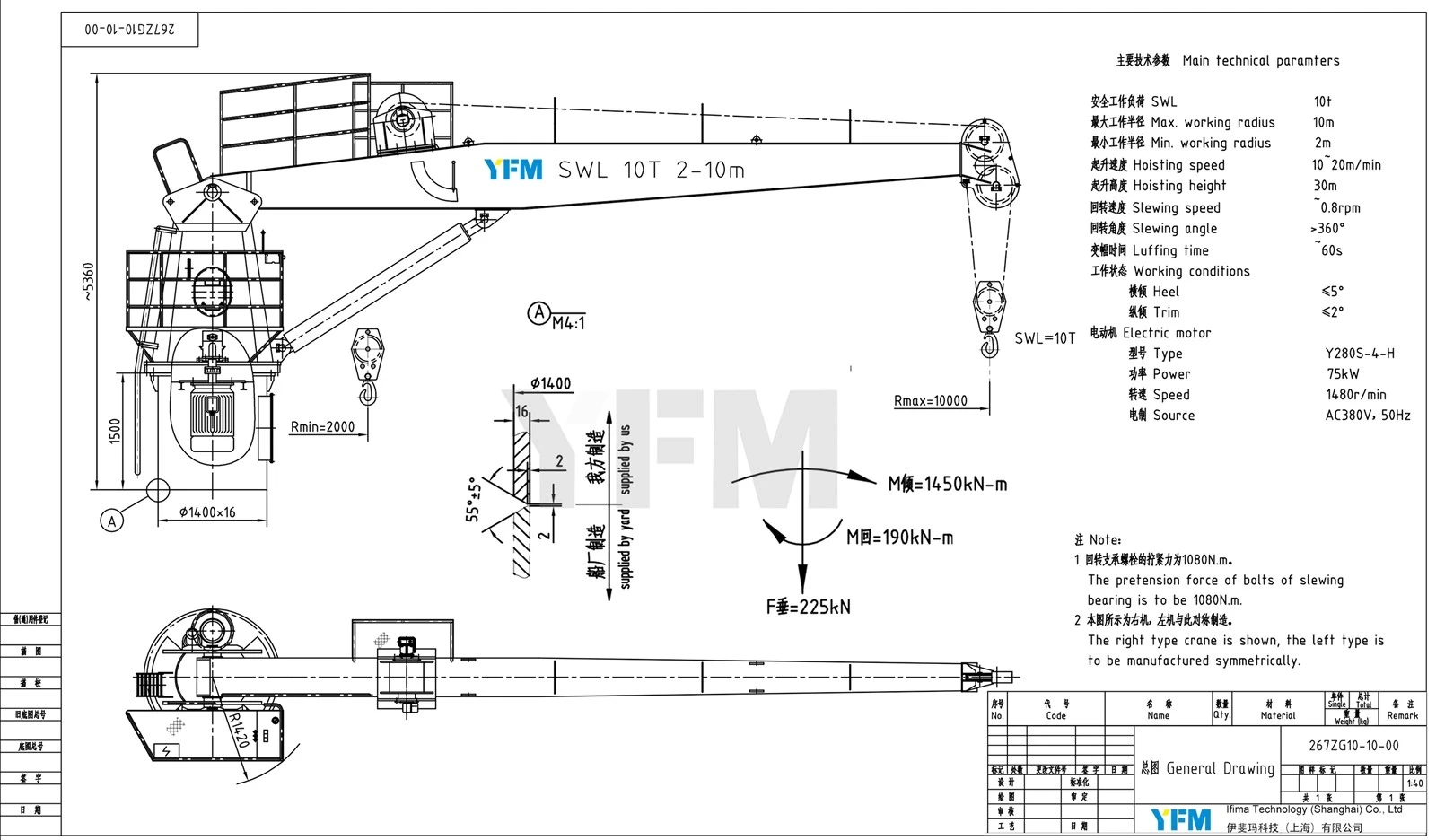

YFM предлагает индивидуальные услуги. Ниже представлено проектное предложение и ключевые параметры дляМорской кран с фиксированной стрелой 10 т @ 2 ~ 10 м, который можно отрегулировать в соответствии с фактическими требованиями.
Основные технические параметры
| SWL | 10t | Условия труда | каблук | Меньше или равен 5 градусам |
| Макс. рабочий радиус | 10m | Подрезать | Меньше или равно 2 градусам | |
| Мин. рабочий радиус | 2m | Рабочая температура | -20 градусов ~+30 градусов | |
| Скорость подъема | 10~20м/мин | Электродвигатель | Тип | Y280S-4-H |
| Высота подъема | 30m | Власть | 75кВт | |
| Скорость поворота | ~0,8 об/мин | Скорость | 1480об/мин | |
| Угол поворота | 360 градусов | Источник | 380 В переменного тока, 50 Гц, 3P | |
| Время вылета стрелы | ~60s | Защита | IP56 | |
| Стандарт проектирования и производства | CCS, ИСО | Класс изоляции | F |
Особенности морского крана с фиксированной стрелой
Жесткая конструкция стрелы коробчатого-типа с высокой устойчивостью
Гидравлическая система управления для высокой точности
Ключевые компоненты конструкции и открытые детали обработаны сильными анти-коррозионными методами (например, горячее-цинкование, высокоэффективное-морское покрытие).
Основные гидравлические и электрические компоненты заимствованы у Parker, ABB, Siemens и других известных брендов.
Класс электрической защиты IP56.
Модульная конструкция для легкой замены. Легкодоступные точки обслуживания.
Четко маркированные регулирующие клапаны для простоты эксплуатации.
Широкий обзор на рабочем месте
Применимо для работы при сверх-высоких/сверх-низких температурах.
Несколько устройств безопасности: например, защита от перегрузки, гидравлическая блокировка, аварийное опускание и т. д.
Приложение
Морской кран с фиксированной стрелой YFM обычно используется для:
- Палубы судов: Используется для подъема различных грузов во время погрузки и разгрузки судов, например, для обработки сыпучих грузов на балкерах и подъема контейнеров на контейнеровозы.
- Портовые терминалы: Устанавливается на причале для помощи судам при погрузке и разгрузке груза, улучшая пропускную способность портов.
- Oморские платформы: Применяется на морских нефтяных платформах, морских ветроэнергетических платформах и других объектах для подъема оборудования и материалов, а также для проведения работ по установке и техническому обслуживанию оборудования.
Наши преимущества
Возможность индивидуального не-стандартного проектирования
Мы полностью понимаем разнообразные требования к различным типам судов,
тоннажи и сценарии эксплуатации (например, пополнение запасов грузов, подъем оборудования, спуск на воду и подъем небольших рабочих судов). Наши морские краны могут бытьспроектирован и адаптированв соответствии с вашей конкретной планировкой судна, пространством на палубе и безопасной рабочей нагрузкой (SWL), предоставляя оптимальные решения, адаптированные к вашим потребностям.
Сертификация и обеспечение соответствия
Вся продукция разрабатывается и производится в строгом соответствии с соответствующими спецификациями основных классификационных обществ (например, ABS, DNV, GL, CCS и т. д.). Также доступны приложения для сертификации, которые устраняют все барьеры соответствия для ваших новых проектов судостроения или модернизации.
Профессиональный партнер, а не просто поставщик
Специализируясь на морском подъемном оборудовании, мы обеспечиваем полный-цикл профессионального сотрудничества, включающий пред-технические консультации,-руководство по установке на месте и после-техническую поддержку, обеспечиваяплавный переходоборудования от поставки до официальной эксплуатации.
Для морских операций два фундаментальных требованиянадежностьиадаптивностьДля оборудования всегда решаются самые сложные технические задачи. Наши краны с фиксированной стрелой спроектированы таким образом, чтобы самостоятельно решать эти сложные задачи, предоставляя вампростой, прочный и надежный палубный инструмент.
Посетите наш официальный веб-сайт или свяжитесь с нами напрямую, чтобы получить индивидуальные решения и документацию с учетом вашего конкретного типа судна и эксплуатационных требований.
